Cara Memasang Bracket Kaliper Rem Motor

Cara memasang bracket kaliper rem motor bergantung pada kecocokan motor, kaliper, dan cakram yang digunakan. Bracket berfungsi menempatkan kaliper pada posisi yang dirancang agar kampas rem bekerja pada area cakram yang sesuai.

Penggantian kaliper atau penggunaan cakram dengan ukuran berbeda tidak cukup dilakukan dengan menyamakan lubang baut. Posisi, kekuatan dudukan, ruang gerak roda, selang rem, serta spesifikasi baut harus diperiksa sebagai satu sistem.

Berikut fungsi bracket, pemeriksaan sebelum pemasangan, gambaran proses di bengkel, dan pemeriksaan rem sebelum motor digunakan.

Apa Fungsi Bracket Kaliper Rem Motor?

Bracket kaliper adalah dudukan yang menghubungkan kaliper dengan titik pemasangan pada motor, misalnya pada garpu depan atau komponen dudukan rem belakang sesuai konstruksi kendaraan.

Fungsinya menjaga posisi kaliper terhadap cakram dan meneruskan gaya pengereman ke dudukannya. Pada beberapa motor, dudukan kaliper sudah menjadi bagian dari komponen standar. Pada konfigurasi lain, digunakan bracket terpisah yang dirancang untuk kombinasi komponen tertentu.

Bracket bukan pengganti cakram, kampas, atau kaliper. Masing-masing komponen memiliki fungsi berbeda dan harus saling cocok.

Komponen yang Berkaitan dengan Pemasangan Kaliper

Cakram rem: piringan yang berputar bersama roda dan menjadi bidang gesek kampas rem.
Kaliper: rumah komponen yang menempatkan kampas dan piston rem.
Kampas rem: material gesek yang menekan cakram saat pengereman.
Bracket kaliper: dudukan yang menentukan posisi kaliper pada konstruksi yang menggunakannya.
Baut dan komponen pengunci: mengikat bracket dan kaliper sesuai spesifikasi perakitan.
Selang rem: menyalurkan tekanan hidrolik ke kaliper dan harus memiliki jalur yang aman saat setang serta suspensi bergerak.

Master silinder dan minyak rem juga merupakan bagian dari sistem rem hidrolik, tetapi tidak selalu perlu dibuka ketika pekerjaan hanya melibatkan penggantian bracket. Jika sambungan hidrolik dibuka, pemeriksaan dan prosedur servisnya menjadi berbeda.

Periksa Kecocokan Sebelum Memasang Bracket

Bracket untuk satu model motor belum tentu sesuai dengan varian atau tahun produksi lainnya. Begitu pula bracket untuk satu kaliper tidak otomatis cocok dengan kaliper yang jumlah pistonnya sama.

Motor: periksa model, tahun, varian, serta posisi rem depan atau belakang.
Kaliper: cocokkan model dan jarak titik pemasangan sesuai data produk.
Cakram: periksa ukuran dan spesifikasi yang didukung oleh kit bracket.
Dudukan: periksa kondisi ulir dan bidang pemasangan pada garpu atau komponen belakang.
Baut: gunakan jenis, panjang, dan perlengkapan pengunci sesuai instruksi pabrikan atau kit.
Ruang gerak: pastikan ada ruang yang sesuai terhadap pelek, cakram, suspensi, dan jalur selang rem.

Jangan menambah spacer hanya berdasarkan perkiraan. Spacer mengubah posisi kaliper dan panjang jepitan baut. Gunakan hanya jika menjadi bagian dari kit yang memang dirancang dan diuji untuk kombinasi motor, kaliper, serta cakram tersebut.

Gambaran Cara Memasang Bracket Kaliper Rem Motor

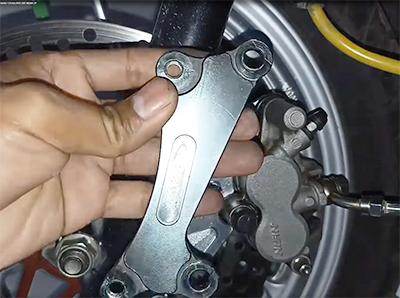

Ilustrasi bracket dan kaliper pada sistem rem cakram motor — Posisi bracket dan kaliper harus sesuai dengan konstruksi motor serta cakram yang digunakan.

Urutan berikut merupakan gambaran pemeriksaan dan pemasangan di bengkel, bukan pengganti manual servis. Nilai torsi dan rincian pembongkaran berbeda menurut motor dan kit bracket.

1. Identifikasi Kombinasi Komponen

Teknisi memastikan nomor atau aplikasi bracket sesuai dengan motor, kaliper, dan cakram. Kondisi titik dudukan, ulir, cakram, serta baut diperiksa sebelum pemasangan dimulai.

Apabila bracket tidak memiliki informasi aplikasi yang jelas atau komponen tidak duduk sesuai rancangan, pekerjaan sebaiknya dihentikan sampai kecocokannya dapat dipastikan.

2. Amankan Motor dan Buka Akses

Motor ditopang secara stabil dengan perlengkapan yang sesuai. Komponen lama dilepas menurut manual kendaraan, sambil menjaga agar kaliper dan selang rem tidak tertarik atau terbebani.

Jika sistem hidrolik tidak perlu dibuka, jangan melepaskan sambungan selang hanya untuk mempermudah pekerjaan. Bila sambungan harus dibuka, ikuti prosedur servis sistem rem yang berlaku.

3. Periksa Dudukan dan Pasang Bracket

Bidang dudukan dan ulir diperiksa agar bebas dari kerusakan yang mengganggu pemasangan. Bracket ditempatkan sesuai orientasi pada petunjuk kit, tanpa dipaksa apabila lubang dan bidang dudukannya tidak cocok.

Gunakan baut serta pengunci yang ditentukan untuk aplikasi tersebut. Pengencangan akhir mengikuti urutan dan nilai torsi dari manual kendaraan atau instruksi kit, bukan perkiraan kekuatan tangan.

4. Pasang Kaliper dan Periksa Posisinya

Kaliper dipasang pada bracket sesuai petunjuk produk. Teknisi kemudian memeriksa posisi kaliper terhadap cakram, area kerja kampas, serta ruang bebas dari pelek dan komponen di sekitarnya.

Selang rem harus tetap memiliki jalur yang aman saat setang dibelokkan dan suspensi bergerak dalam rentang kerjanya. Selang tidak boleh terpuntir, terjepit, atau bergesekan dengan roda.

5. Periksa Sistem Rem Sebelum Motor Bergerak

Setelah perakitan, teknisi memeriksa kembali baut, komponen pengunci, pergerakan roda, jalur selang, dan kemungkinan kebocoran. Tuas atau pedal rem diperiksa hingga responsnya sesuai spesifikasi.

Jika sambungan hidrolik sempat dibuka, sistem memerlukan prosedur pengisian dan pembuangan udara menurut manual sebelum rem dinilai siap digunakan.

6. Lakukan Pemeriksaan Akhir

Motor hanya boleh digunakan setelah rem bekerja normal dalam pemeriksaan statis dan hasil pemasangan dinyatakan aman oleh teknisi. Pemeriksaan lanjutan mengikuti petunjuk kendaraan dan kit, termasuk ketentuan pengecekan ulang pengikat jika diwajibkan.

Hentikan penggunaan jika tuas rem terasa lembek, ada kebocoran, bracket bergerak, roda seret secara tidak normal, atau komponen bersentuhan saat roda dan setang bergerak. Masalah tersebut harus diperiksa sebelum motor dikendarai.

Apakah Bracket untuk Cakram Oversize Berbeda?

Pada beberapa konfigurasi, cakram dengan ukuran berbeda memerlukan posisi kaliper yang berbeda pula. Karena itu, kit bracket harus dinyatakan cocok untuk ukuran cakram, model kaliper, dan dudukan motor yang digunakan.

Jangan menganggap semua cakram oversize dapat dipasang dengan bracket universal. Selain posisi kaliper, perlu diperiksa juga ruang terhadap pelek, bentuk cakram, dan komponen lain pada kendaraan.

Bagaimana Memilih Material Bracket Kaliper?

Bracket dapat dibuat dari material dan proses produksi yang berbeda sesuai rancangan produsennya. Pemilihan tidak dapat didasarkan pada nama bahan atau tampilan CNC saja. Geometri, sifat material, kondisi proses, kualitas ulir, baut, dan pengujian komponen ikut menentukan kelayakannya.

Sebagai informasi bahan baku industri, PT Mita Jaya Mandiri menyediakan pembahasan plat aluminium 6061 dan plat aluminium 7075. Informasi karakter material tersebut bukan rekomendasi otomatis untuk membuat bracket rem dari plat tertentu.

Untuk komponen keselamatan, gunakan produk yang kesesuaiannya terhadap motor dan sistem rem dapat dipertanggungjawabkan. Apabila mempertimbangkan bracket khusus, konsultasikan desain, material, proses, dan verifikasinya dengan pihak yang kompeten.

Tanda Pemasangan Perlu Diperiksa Ulang

Keluhan setelah penggantian bracket perlu ditelusuri sumbernya. Berikut beberapa tanda yang tidak boleh diabaikan:

Kaliper atau bracket terlihat bergerak pada dudukannya.
Tuas rem terasa tidak normal atau respons pengereman berubah.
Terdapat kebocoran minyak rem.
Selang rem tertarik saat setang dibelokkan atau suspensi bergerak.
Ada benturan atau gesekan antara kaliper, bracket, cakram, pelek, dan komponen lain.
Kampas aus tidak merata atau muncul bunyi baru yang terus-menerus.

Bunyi rem tidak selalu berasal dari bracket. Kaliper, kampas, cakram, dan komponen lain perlu diperiksa agar diagnosisnya tepat.

FAQ Bracket Kaliper Rem Motor

Apakah semua bracket kaliper cocok untuk semua motor?

Tidak. Bracket harus sesuai dengan motor, posisi dudukan, model kaliper, dan cakram yang digunakan. Kemiripan lubang baut saja belum memastikan kecocokan.

Apakah memasang cakram lebih besar selalu memerlukan bracket baru?

Tergantung rancangan sistem dan kit yang digunakan. Perubahan ukuran cakram dapat mengubah posisi kaliper yang dibutuhkan, sehingga kecocokannya harus diperiksa melalui spesifikasi produk.

Bolehkah menggunakan spacer agar kaliper sejajar?

Jangan menambahkan spacer berdasarkan perkiraan. Gunakan hanya komponen yang memang ditentukan dalam kit untuk aplikasi motor, kaliper, dan cakram tersebut.

Apakah bracket aluminium CNC pasti aman?

Tidak. Proses CNC dan nama material saja tidak membuktikan kelayakan. Desain, kesesuaian aplikasi, kualitas material, pengikat, dan pengujian tetap diperlukan.

Apakah selang rem harus dilepas saat mengganti bracket?

Tidak selalu. Pada beberapa pekerjaan kaliper dapat ditangani tanpa membuka sambungan hidrolik. Prosedurnya bergantung pada konstruksi motor dan petunjuk servis.

Bagaimana jika rem terasa lembek setelah pemasangan?

Jangan gunakan motor. Sistem rem perlu diperiksa, terutama bila sambungan hidrolik pernah dibuka atau terlihat kebocoran. Serahkan pemeriksaan dan perbaikannya kepada teknisi yang kompeten.

Kesimpulan

Cara memasang bracket kaliper rem motor tidak dapat dipisahkan dari kecocokan seluruh komponen rem. Bracket harus sesuai dengan motor, kaliper, dan cakram; baut harus dipasang menurut spesifikasi; serta fungsi rem harus diperiksa sebelum motor digunakan.

Jika kebutuhan Anda berkaitan dengan spesifikasi bahan aluminium untuk pekerjaan industri, lihat pilihan material aluminium atau hubungi PT Mita Jaya Mandiri melalui halaman kontak. Penentuan kelayakan bracket rem tetap memerlukan desain dan pemeriksaan teknis khusus.
