Cara Kerja Bracket Kaliper pada Rem Cakram dan Fungsinya

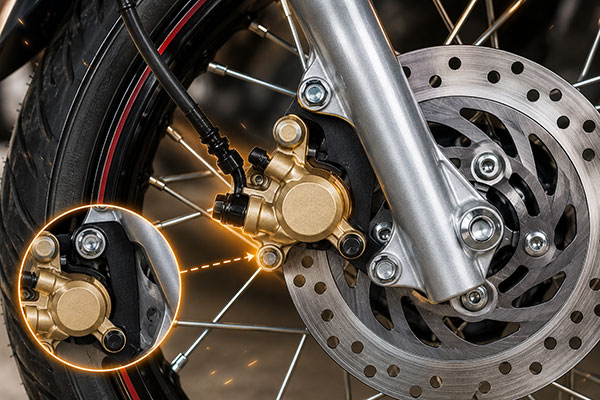

Bracket kaliper adalah dudukan yang menghubungkan kaliper rem dengan bagian penopang roda. Pada sistem kaliper floating, bracket juga menjadi tempat komponen pemandu yang memungkinkan badan kaliper bergeser saat kampas menjepit cakram. Kondisi bracket, pin pemandu, dan baut pengikat perlu diperhatikan agar rem bekerja sesuai desainnya.
Bracket kaliper digunakan dalam berbagai rancangan rem cakram motor dan mobil. Bentuk serta cara pemasangannya dapat berbeda menurut model kendaraan dan jenis kaliper. Untuk memahami fungsinya, kita perlu membedakan bracket sebagai dudukan dari piston kaliper yang menghasilkan gaya tekan pada kampas rem.
Apa Itu Bracket Kaliper?
Bracket kaliper, atau dudukan kaliper, adalah komponen pemasangan yang mempertahankan posisi kaliper terhadap cakram. Pada kaliper floating, bracket atau dudukan tersebut berhubungan dengan pin pemandu dan bidang tumpu kampas, bergantung pada desain sistem remnya.
Istilah “bracket kaliper” juga kadang dipakai untuk menyebut adapter bracket tambahan pada modifikasi rem. Adapter tersebut berbeda dari dudukan bawaan kendaraan. Kesesuaian dimensi, posisi cakram, kaliper, baut, dan kekuatan sambungan harus diperiksa sebelum digunakan.
Fungsi Bracket Kaliper pada Rem Cakram
- Menjadi dudukan kaliper: menghubungkan unit kaliper dengan bagian kendaraan yang dirancang untuk menahan beban pengereman.
- Mempertahankan posisi kerja: membantu menempatkan kaliper sesuai posisi cakram dan kampas yang ditentukan oleh desain rem.
- Menopang komponen pemandu: pada beberapa kaliper floating, bracket menjadi tempat pin pemandu agar badan kaliper dapat bergeser.
- Menjadi bidang tumpu kampas: pada rancangan tertentu, kampas dan klipnya bertumpu pada bagian dudukan kaliper.
- Menyalurkan gaya reaksi pengereman: sambungan bracket dan bautnya menerima beban ketika kampas menekan cakram.
Bracket tidak bekerja sendirian. Tekanan hidrolik, piston, kampas, cakram, pin pemandu, serta kondisi pemasangan semuanya memengaruhi hasil pengereman.
Cara Kerja Bracket Kaliper saat Pengereman
- Pengendara menekan pedal atau tuas rem sehingga tekanan hidrolik disalurkan ke kaliper.
- Tekanan tersebut mendorong piston kaliper dan menekan kampas ke permukaan cakram.
- Pada kaliper floating, reaksi gaya membuat badan kaliper bergeser pada pemandunya sehingga kampas di sisi lain ikut menekan cakram. Bracket tetap menjadi dudukan bagi sistem tersebut.
- Gesekan kampas dan cakram memperlambat putaran roda.
- Saat tekanan rem dilepas, tekanan hidrolik turun dan komponen kembali ke kondisi bebas sesuai rancangan sistem rem.
Pada kaliper fixed, badan kaliper tidak bergeser seperti kaliper floating. Piston pada sisi yang berlawanan menekan kampas ke cakram. Karena rancangan fixed dan floating berbeda, komponen pemandu serta dudukannya juga tidak boleh dianggap sama.
Perbedaan Kaliper Floating dan Fixed
| Aspek | Kaliper floating | Kaliper fixed |
|---|---|---|
| Gerakan badan kaliper | Bergeser pada pemandu saat bekerja. | Dipasang tetap pada dudukannya. |
| Penekanan kampas | Piston menekan satu sisi; gerakan badan kaliper membantu menekan sisi lainnya. | Piston pada sisi berlawanan menekan kampas ke cakram. |
| Bagian yang perlu diperiksa | Termasuk pin pemandu, boot, dudukan kampas, dan baut. | Termasuk dudukan, baut, piston, dan perangkat penahan kampas sesuai desain. |
Komponen yang Berkaitan dengan Bracket Kaliper
| Komponen | Fungsi |
|---|---|
| Pin pemandu atau pin slider | Memungkinkan gerakan badan kaliper floating sesuai jalurnya. |
| Boot karet | Membantu melindungi bagian pemandu dari air dan kotoran. |
| Klip atau bidang tumpu kampas | Menjadi tempat kampas bertumpu atau bergerak sesuai rancangan rem. |
| Baut pengikat | Mengikat dudukan dan kaliper pada titik pemasangannya. |
Susunan komponen tidak selalu sama pada setiap motor atau mobil. Saat membeli suku cadang, cocokkan nomor part dan petunjuk servis dengan model kendaraan.
Ciri-Ciri Bracket atau Komponen Pemandu Bermasalah
Beberapa gejala berikut dapat menjadi alasan untuk memeriksa sistem rem:
- Bunyi ketukan atau gesekan yang muncul saat roda bergerak atau saat rem digunakan.
- Kampas rem sisi dalam dan luar aus tidak merata.
- Pin pemandu macet atau boot karet robek.
- Kaliper terasa tidak terpasang dengan kokoh.
- Roda terasa tertahan atau salah satu rem menjadi lebih panas dari biasanya.
Gejala tersebut tidak selalu berarti bracket rusak. Kampas, cakram, piston kaliper, bearing roda, dan komponen lain juga dapat menimbulkan gejala serupa. Pemeriksaan perlu menemukan penyebabnya sebelum komponen diganti.
Pemeriksaan dan Perawatan
Periksa kondisi dudukan, permukaan tumpu kampas, pin pemandu, boot, serta baut pengikat sesuai petunjuk servis kendaraan. Pada sistem yang memerlukan pelumasan pemandu, gunakan pelumas yang ditentukan untuk sistem rem dan ikuti lokasi aplikasi menurut produsen.
Jangan mengoleskan pelumas ke permukaan gesek kampas atau cakram. Komponen yang retak, berubah bentuk, atau memiliki ulir pengikat rusak perlu diperiksa dan ditangani sesuai prosedur servis. Untuk pekerjaan yang melibatkan pelepasan bracket dan kaliper, gunakan suku cadang yang cocok serta spesifikasi pengencangan dari pabrikan kendaraan.
Penjelasan teknis mengenai cara kerja kaliper floating dan fixed dapat dibaca pada panduan Brembo. Jika Anda sedang menangani pemasangan pada sepeda motor, lihat juga artikel cara memasang bracket kaliper rem motor.
FAQ Bracket Kaliper Rem Cakram
Apa fungsi utama bracket kaliper?
Bracket menjadi dudukan kaliper pada posisi yang dirancang terhadap cakram. Pada beberapa sistem floating, bracket juga menopang bagian pemandu dan bidang tumpu kampas.
Apakah bracket kaliper yang bergerak saat rem digunakan?
Pada kaliper floating, bracket terpasang pada dudukannya, sedangkan badan kaliper bergeser melalui pin pemandu. Rancangan setiap kendaraan perlu diperiksa untuk memastikan susunan komponennya.
Apakah pin slider macet dapat menyebabkan kampas aus sebelah?
Ya, gerakan kaliper yang terhambat dapat menyebabkan keausan tidak merata. Namun, piston macet dan masalah lain juga perlu diperiksa.
Apakah bunyi rem pasti berasal dari bracket kaliper?
Tidak. Bunyi dapat berasal dari kampas, klip, cakram, pin pemandu, atau bagian lain. Sumber bunyi perlu diperiksa terlebih dahulu.
Bolehkah memakai bracket custom untuk mengganti kaliper?
Bracket custom harus sesuai dengan kaliper, cakram, titik pemasangan, baut, dan beban pengereman kendaraan. Pemasangan serta pemeriksaannya perlu mengikuti rancangan teknik dan spesifikasi yang tepat.
Kesimpulan
Bracket kaliper berfungsi sebagai dudukan kaliper dan, pada rancangan floating tertentu, menopang bagian yang memandu gerak kaliper. Cara kerja rem tetap bergantung pada tekanan hidrolik, piston, kampas, cakram, dan kondisi seluruh sambungannya. Jika muncul bunyi, kampas aus tidak merata, atau rem terasa tertahan, periksa sistem rem secara menyeluruh agar penyebabnya diketahui.
