Cara Membuat Mesin Milling Custom Sederhana untuk Pemula
Cara membuat mesin milling custom sederhana dimulai dengan menentukan ukuran area kerja, material yang akan dipotong, dan sistem penggeraknya. Setelah itu, rangka, sistem gerak, spindle, meja kerja, serta kontrol dirancang sebagai satu kesatuan. Panduan ini menjelaskan urutan perencanaan, perakitan, dan kalibrasi dasar untuk proyek mesin frais rakitan skala workshop.
Apa Itu Mesin Milling Custom?
Mesin milling atau mesin frais membentuk benda kerja menggunakan alat potong yang berputar. Pada mesin custom, pemilik merancang dan merakit sendiri susunan rangka, meja, sumbu gerak, serta penggerak sesuai kebutuhan. Pengoperasiannya dapat dirancang manual ataupun menggunakan kontrol CNC.
Untuk proyek pertama, tentukan dahulu jenis pekerjaan yang ingin dilakukan. Mesin untuk memotong plastik teknik atau aluminium dengan potongan ringan memerlukan rancangan yang berbeda dari mesin untuk pemotongan baja. Rangka yang kaku, sambungan yang baik, dan pencekaman benda kerja berpengaruh besar pada hasilnya.
Rencanakan Ukuran dan Kemampuan Mesin
Sebelum membeli komponen, buat rancangan sederhana dengan memperhatikan hal berikut:
- Area kerja: ukuran maksimum benda kerja dan jarak gerak yang diperlukan pada sumbu X, Y, dan Z.
- Jenis material: kayu, plastik, aluminium, dan baja menuntut kemampuan mesin serta alat potong yang berbeda.
- Sistem kontrol: putaran tangan untuk mesin manual atau motor penggerak dan controller untuk mesin CNC.
- Ruang pemasangan: tempat untuk meja, ragum, spindle, penutup bagian bergerak, dan akses perawatan.
- Target hasil: dimensi dan toleransi yang ingin dicapai, sesuai kemampuan rancangan dan alat ukur yang tersedia.
Model 2D atau 3D dapat membantu memeriksa jarak antarkomponen dan kemungkinan tabrakan sebelum rangka dibuat.
Komponen Utama Mesin Milling Custom Sederhana
| Komponen | Fungsi dan hal yang perlu diperiksa |
|---|---|
| Rangka dan base | Menopang seluruh mesin. Kekakuan rangka, sambungan, dan kerataan bidang pemasangan perlu diperhatikan. |
| Meja dan pencekam | Menahan benda kerja dengan ragum atau klem agar tidak bergeser saat pemotongan. |
| Linear rail atau pemandu | Mengarahkan gerakan setiap sumbu. Pemasangannya harus sejajar dan tidak seret. |
| Lead screw atau ball screw | Mengubah putaran penggerak menjadi gerakan linear. Pilih sesuai kebutuhan beban, kelonggaran, dan anggaran. |
| Bearing dan dudukan | Menopang poros atau screw serta menjaga putarannya tetap sesuai rancangan. |
| Spindle dan pemegang alat | Memutar serta menahan cutter. Kesesuaiannya bergantung pada alat potong dan material yang dikerjakan. |
| Motor sumbu dan controller | Diperlukan pada rancangan CNC untuk menggerakkan sumbu sesuai program. |
| Sistem kelistrikan dan pengaman | Memasok daya serta menyediakan penghentian darurat dan perlindungan bagian bergerak. |
Memilih Material untuk Rangka dan Meja
Material rangka dipilih berdasarkan ukuran mesin dan beban pemotongannya. Besi atau baja dapat digunakan untuk rangka dan base karena tersedia dalam berbagai bentuk. Aluminium dapat dipertimbangkan untuk bagian tertentu yang membutuhkan bobot lebih ringan.
Pemilihan material saja tidak menentukan kekakuan mesin. Desain penampang, ketebalan, panjang bentang, sambungan, dan kerataan permukaan pemasangan juga harus diperhitungkan. Jika rangka dilas, periksa kembali bidang dudukan komponen setelah proses pengelasan karena bentuknya dapat berubah.
Sistem Gerak Sumbu X, Y, dan Z
Mesin milling sederhana umumnya menggunakan tiga arah gerakan linear:
- Sumbu X: gerakan mendatar ke kiri dan kanan.
- Sumbu Y: gerakan mendatar ke depan dan belakang.
- Sumbu Z: gerakan naik dan turun.
Bagian yang bergerak dapat berupa meja, kepala spindle, atau kombinasi keduanya, tergantung desain mesin. Saat memasang rail dan screw, periksa kesejajaran sepanjang langkah geraknya. Sistem yang terasa ringan di satu ujung tetapi seret di ujung lain perlu disetel kembali sebelum motor dipasang.
Langkah Perakitan Mesin Milling Custom
- Buat gambar rancangan. Tentukan ukuran rangka, posisi meja, panjang langkah tiap sumbu, dan ruang gerak spindle.

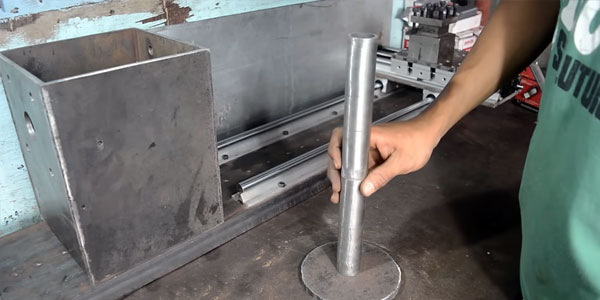

- Rakit rangka dan base. Periksa kekokohan, kerataan, serta posisi bidang yang akan menjadi dudukan rail dan meja.

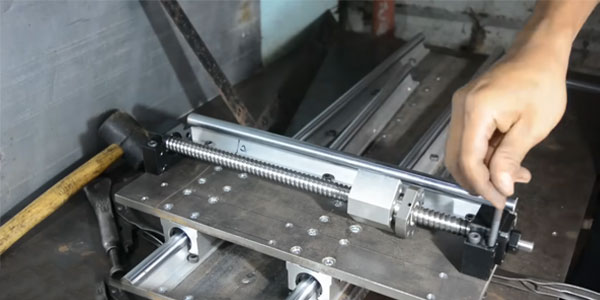

- Pasang pemandu sumbu. Atur linear rail atau pemandu lain hingga gerakannya sejajar dan lancar.

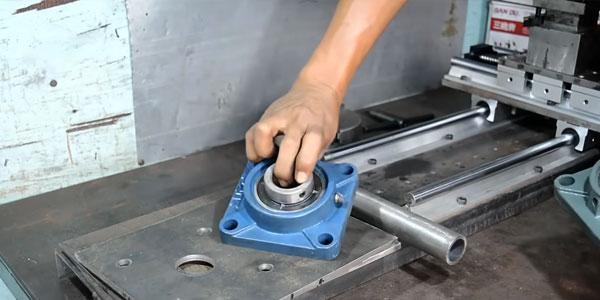

- Pasang screw dan bearing. Periksa kelurusan screw terhadap arah gerak dan pastikan dudukannya tidak memaksa komponen menjadi miring.

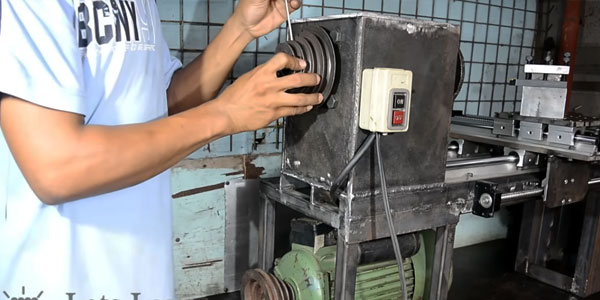

- Pasang spindle dan meja kerja. Pastikan tersedia ruang yang cukup untuk alat potong, benda kerja, serta ragum atau klem.
- Pasang penggerak. Untuk mesin CNC, sesuaikan motor, driver, controller, sensor batas gerak, dan catu daya dengan rancangan.
- Periksa kelistrikan dan pengaman. Pastikan penghentian darurat, pelindung komponen bergerak, dan instalasi listrik berfungsi sebelum mesin digunakan. Pekerjaan kelistrikan sebaiknya diperiksa oleh orang yang kompeten.
- Kalibrasi lalu uji bertahap. Uji gerakan tanpa pemotongan terlebih dahulu, kemudian lakukan pemotongan ringan dan ukur hasilnya.
Memasang Benda Kerja dan Melakukan Kalibrasi

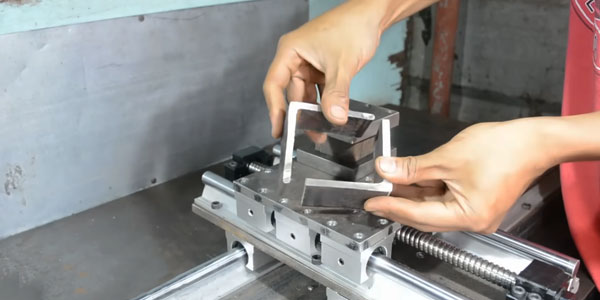

Benda kerja harus ditahan dengan ragum atau klem yang sesuai. Periksa agar alat potong tidak mengenai pencekam atau meja di sepanjang jalur geraknya. Pada mesin CNC, titik nol benda kerja dan posisi alat harus ditentukan sebelum program dijalankan.

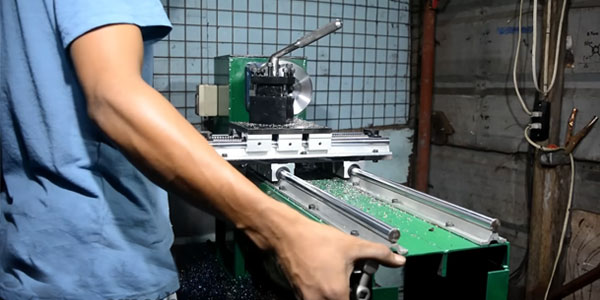

Mulailah kalibrasi dengan mengukur gerakan aktual tiap sumbu terhadap jarak yang diperintahkan. Setelah itu, periksa kesikuan antarsumbu, kelonggaran saat arah gerak dibalik, dan kerataan meja terhadap gerakan spindle. Ukur hasil uji potong untuk mengetahui bagian mana yang masih perlu disetel. Panduan konfigurasi stepper LinuxCNC dapat menjadi rujukan teknis jika rancangan menggunakan sistem tersebut.
Kesalahan yang Sering Terjadi
- Rangka bergetar: periksa kekakuan struktur, sambungan, pencekaman, dan parameter pemotongan.
- Sumbu seret: periksa kesejajaran rail, posisi bearing, dan kelurusan screw.
- Ukuran hasil tidak konsisten: periksa kelonggaran sistem gerak, kondisi alat potong, dan penjepitan benda kerja.
- Spindle tidak sesuai pekerjaan: cocokkan kemampuan spindle dan alat potong dengan material serta kedalaman pemotongan.
- Komponen saling bertabrakan: periksa batas gerak, posisi pencekam, dan jalur alat sebelum pemotongan.
FAQ Mesin Milling Custom Sederhana
Apakah mesin milling sederhana bisa dibuat sendiri?
Bisa, jika rancangan mekanik, pencekaman, penggerak, kelistrikan, dan pengamannya dipahami dengan baik. Mulailah dari kebutuhan pemotongan yang ringan dan uji mesin secara bertahap.
Apakah mesin milling rakitan harus menggunakan CNC?
Tidak. Mesin milling custom dapat menggunakan penggerak manual. Jika menggunakan CNC, diperlukan tambahan motor sumbu, driver, controller, dan pengaturan program.
Apakah motor NEMA 23 pasti cocok untuk semua mesin?
Tidak. Ukuran motor harus dipilih berdasarkan massa bagian yang bergerak, beban pemotongan, mekanisme screw, dan kecepatan gerak yang ditargetkan.
Apakah mesin rakitan bisa digunakan untuk baja?
Kemampuannya bergantung pada kekakuan rangka, spindle, alat potong, pencekaman, dan parameter pemotongan. Mesin kecil untuk material ringan tidak otomatis cocok untuk baja.
Bagaimana cara memeriksa presisi mesin setelah dirakit?
Ukur gerakan tiap sumbu, kesikuan, kelonggaran saat perubahan arah, dan dimensi benda hasil uji potong. Lakukan penyetelan berdasarkan hasil pengukuran tersebut.
Kesimpulan
Membuat mesin milling custom sederhana memerlukan rancangan yang sesuai dengan pekerjaan, rangka yang kaku, sistem gerak yang sejajar, pencekaman yang aman, serta kalibrasi setelah perakitan. Untuk memahami prinsip pemotongannya lebih lanjut, baca cara kerja mesin milling dan fungsi komponennya. Jika membutuhkan bahan rangka atau komponen berbahan logam, lihat katalog material PT Mita Jaya Mandiri dan hubungi kami untuk menanyakan ketersediaan ukuran.
