Cara Kerja Mesin Milling dan Fungsi Setiap Komponennya
Mesin milling merupakan salah satu mesin perkakas yang paling banyak digunakan dalam industri manufaktur, fabrikasi, otomotif, aerospace, hingga pembuatan mould dan dies. Mesin ini berfungsi untuk menyayat material menggunakan cutter yang berputar sehingga mampu menghasilkan berbagai bentuk, ukuran, dan tingkat presisi yang tinggi.
Perkembangan teknologi machining membuat mesin milling menjadi bagian penting dalam proses produksi modern. Dengan memahami cara kerja mesin milling serta fungsi setiap komponennya, operator maupun teknisi dapat mengoptimalkan proses pengerjaan sekaligus menjaga umur pakai mesin.
Apa Itu Mesin Milling?
Mesin milling atau mesin frais adalah mesin perkakas yang menggunakan pahat berputar (cutter) untuk menghilangkan material dari benda kerja. Berbeda dengan mesin bubut yang memutar benda kerja, mesin milling memutar alat potong sementara benda kerja bergerak mengikuti sumbu tertentu.
Mesin ini digunakan untuk membuat bidang datar, alur, lubang, roda gigi, kontur kompleks, hingga komponen presisi dengan toleransi yang ketat.

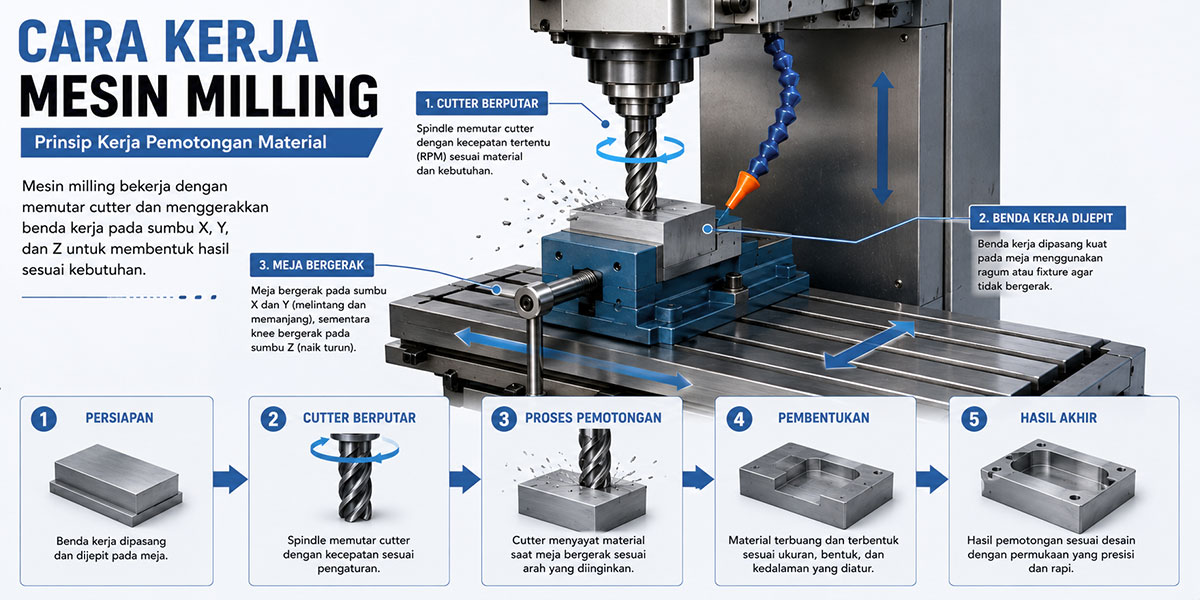

Cara Kerja Mesin Milling
Prinsip kerja mesin milling dimulai ketika motor menggerakkan spindle untuk memutar cutter pada kecepatan tertentu. Benda kerja yang dijepit pada meja kerja kemudian digerakkan secara manual atau otomatis sehingga cutter dapat menyayat permukaan material.
Selama proses pemotongan berlangsung, kombinasi kecepatan spindle, feed rate, dan kedalaman pemotongan akan menentukan kualitas hasil machining. Semakin tepat parameter yang digunakan, semakin baik hasil permukaan dan akurasi komponen yang dihasilkan.
Untuk material keras seperti baja dan stainless steel, biasanya digunakan coolant untuk membantu menurunkan temperatur pemotongan dan memperpanjang umur cutter.

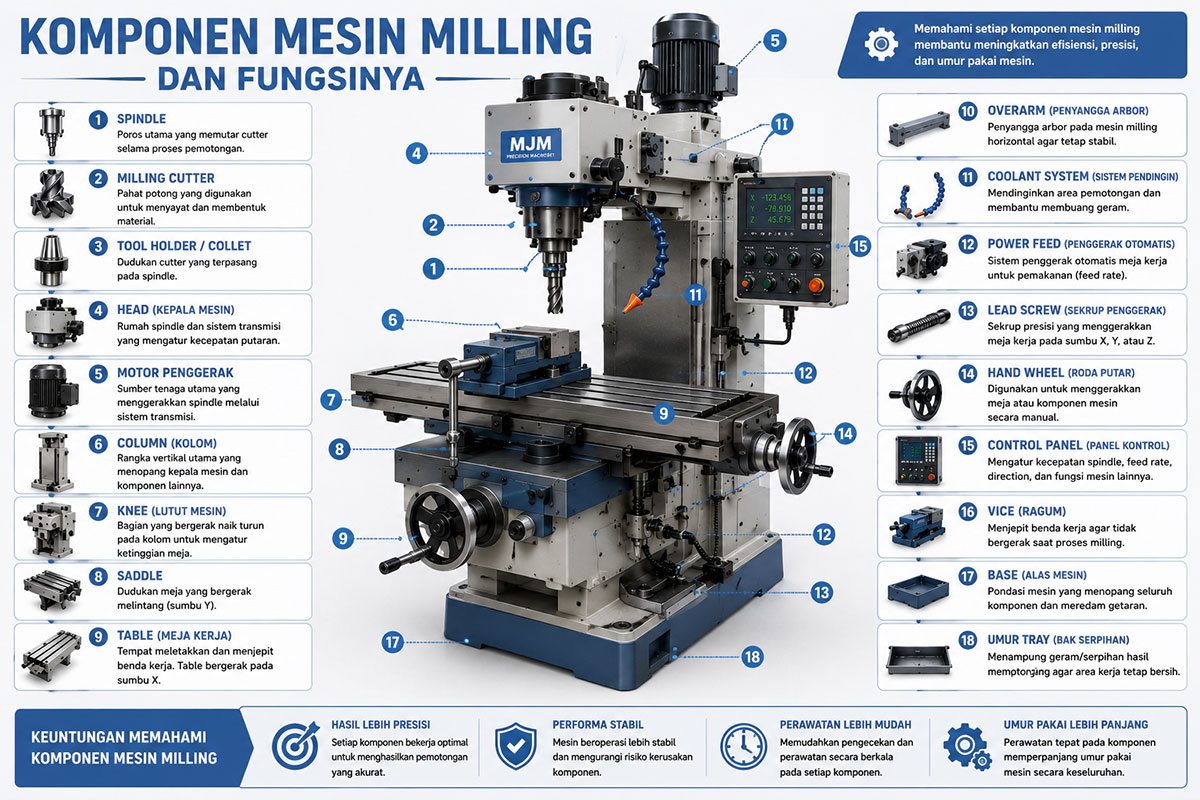

Komponen Mesin Milling dan Fungsinya
Mesin milling terdiri dari berbagai komponen yang saling bekerja sama untuk menghasilkan proses pemotongan yang stabil dan presisi.
| Komponen | Fungsi |
|---|---|
| Base | Pondasi utama mesin dan peredam getaran. |
| Column | Rangka utama penopang sistem milling. |
| Knee | Mengatur posisi vertikal meja kerja. |
| Saddle | Menggerakkan meja pada sumbu Y. |
| Table | Tempat pemasangan benda kerja. |
| Spindle | Memutar cutter selama proses pemotongan. |
| Milling Cutter | Pahat pemotong material. |
| Arbor | Penahan cutter pada mesin horizontal. |
| Overarm | Penyangga arbor agar stabil. |
| Ram | Menggeser posisi kepala mesin. |
| Head | Rumah spindle dan transmisi. |
| Motor | Sumber tenaga utama mesin. |
| Gearbox | Mengatur variasi putaran spindle. |
| Lead Screw | Menggerakkan meja secara presisi. |
| Hand Wheel | Pengaturan gerak manual. |
| Coolant System | Mendinginkan area pemotongan. |
| Control Panel | Mengontrol operasi mesin. |
| Vice (Ragum) | Menjepit benda kerja. |
Jenis Mesin Milling
Mesin milling tersedia dalam beberapa konfigurasi yang disesuaikan dengan kebutuhan produksi dan bentuk komponen yang akan dibuat.
| Jenis Mesin | Karakteristik |
|---|---|
| Vertical Milling | Spindle tegak lurus meja kerja. |
| Horizontal Milling | Spindle sejajar meja kerja. |
| Turret Milling | Kepala mesin dapat diputar. |
| CNC Milling | Dikontrol komputer dengan akurasi tinggi. |
Jenis Cutter yang Digunakan pada Mesin Milling
Pemilihan cutter sangat menentukan hasil machining dan efisiensi proses produksi.
- End Mill
- Face Mill
- Ball Nose End Mill
- Slab Mill
- Side and Face Cutter
- T-Slot Cutter
- Woodruff Cutter
- Gear Cutter
Material yang Dapat Dikerjakan Mesin Milling
Mesin milling dapat digunakan untuk mengerjakan berbagai jenis material mulai dari logam hingga plastik teknik. Material yang umum digunakan meliputi baja karbon, stainless steel, aluminium, kuningan, tembaga, POM, nylon, hingga akrilik.
Kemampuan ini membuat mesin milling menjadi salah satu mesin paling fleksibel dalam dunia manufaktur modern.
Aplikasi Mesin Milling di Industri
Mesin milling digunakan untuk pembuatan komponen otomotif, moulding, jig dan fixture, bracket, housing bearing, roda gigi, komponen aerospace, hingga berbagai spare part mesin industri.
Dalam industri modern, mesin CNC milling bahkan mampu memproduksi komponen kompleks dengan tingkat presisi yang sangat tinggi.
Tips Perawatan Mesin Milling
- Periksa pelumasan secara berkala.
- Bersihkan chip dan serpihan material setelah digunakan.
- Periksa kondisi spindle dan bearing.
- Pastikan coolant bekerja dengan baik.
- Lakukan kalibrasi mesin secara rutin.
Kesimpulan
Mesin milling merupakan mesin perkakas penting yang digunakan untuk menghasilkan berbagai komponen presisi pada industri manufaktur. Cara kerjanya mengandalkan cutter yang berputar dan gerakan benda kerja pada beberapa sumbu.
Dengan memahami fungsi setiap komponen mesin milling, operator dapat meningkatkan produktivitas, menjaga kualitas hasil machining, dan memperpanjang umur pakai mesin.
FAQ Cara Kerja Mesin Milling dan Fungsi Setiap Komponennya
Apa itu mesin milling?
Mesin perkakas yang digunakan untuk menyayat material menggunakan cutter yang berputar.
Bagaimana cara kerja mesin milling?
Cutter berputar pada spindle lalu menyayat benda kerja yang bergerak pada meja mesin.
Apa fungsi spindle?
Spindle berfungsi memutar cutter selama proses pemotongan berlangsung.
Apa fungsi coolant?
Coolant membantu mengurangi panas dan memperpanjang umur pahat.
Apa perbedaan milling vertikal dan horizontal?
Perbedaannya terletak pada posisi spindle terhadap meja kerja.
Material apa yang bisa dikerjakan?
Baja, stainless steel, aluminium, kuningan, tembaga, dan plastik teknik.
Kenapa mesin milling banyak digunakan?
Karena mampu menghasilkan komponen presisi tinggi dengan berbagai bentuk.
Apa fungsi ragum pada mesin milling?
Ragum digunakan untuk menjepit benda kerja agar tidak bergeser saat proses machining.
