Apa Bedanya Besi WF, H Beam, UNP, CNP, dan INP
Perbedaan besi WF, H Beam, UNP, CNP, dan INP terutama terlihat pada bentuk penampang, perbandingan tinggi dan lebar sayap, serta cara profil tersebut dibuat. WF, H Beam, dan INP memiliki penampang mirip huruf I atau H. UNP berbentuk kanal U, sedangkan CNP umumnya berupa kanal C dengan bibir pada ujung sayapnya. Setiap profil tersedia dalam berbagai ukuran, sehingga kekuatannya harus dibandingkan berdasarkan spesifikasi dan perhitungan struktur, bukan hanya namanya.
Mengenal Bagian Profil Baja
Untuk membandingkan profil, kenali dua bagian utamanya. Web adalah bagian tengah yang menghubungkan kedua sayap, sedangkan flange atau sayap adalah bagian di tepi profil. Dimensi yang perlu diperiksa meliputi tinggi profil, lebar sayap, tebal web, dan tebal sayap.
Istilah “besi” lazim dipakai dalam perdagangan, tetapi profil konstruksi ini umumnya dibuat dari baja. Jika ingin memahami istilah materialnya, baca juga perbedaan besi dan baja.

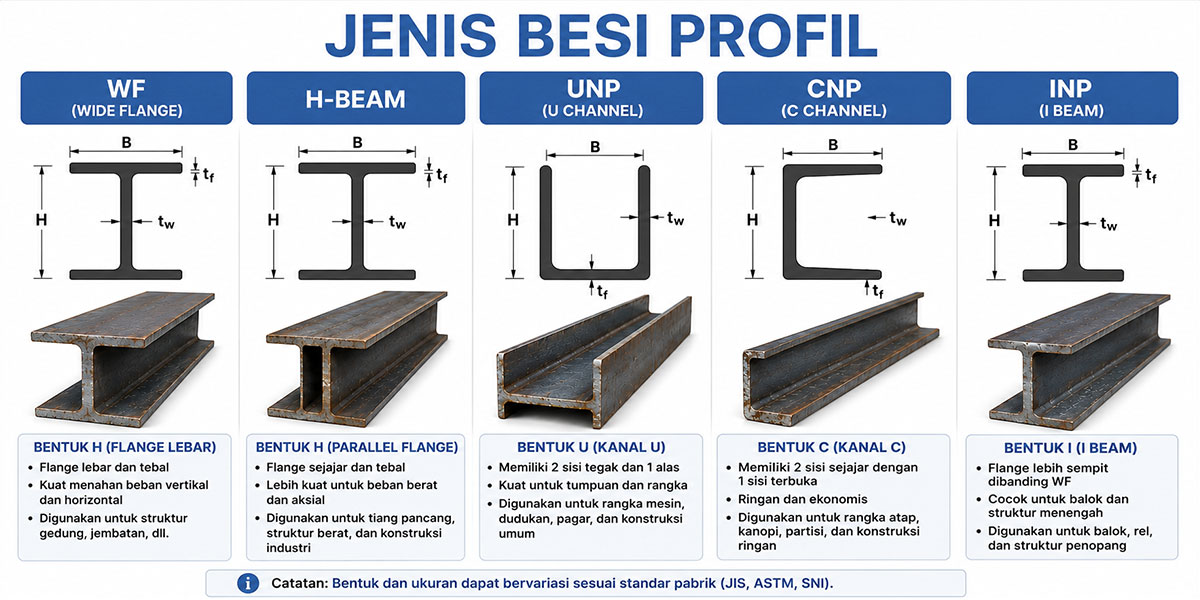

Tabel Perbedaan WF, H Beam, UNP, CNP, dan INP
| Profil | Bentuk dan ciri umum | Contoh penggunaan | Hal yang perlu diperiksa |
|---|---|---|---|
| WF | Profil I/H dengan sayap relatif lebar; di pasar sering dijual dengan tinggi lebih besar daripada lebar sayap. | Balok, kolom, rangka portal, dan struktur baja. | Ukuran aktual, berat per meter, tebal web dan sayap, serta grade baja. |
| H Beam | Profil H; ukuran yang dipasarkan sering memiliki tinggi dan lebar sayap yang mendekati sama. | Kolom, balok, dan bagian struktur sesuai hasil perhitungan. | Seri ukuran dan spesifikasinya; nama H Beam saja tidak menentukan kapasitas beban. |
| UNP | Kanal menyerupai huruf U; pada profil UPN, sisi dalam sayapnya memiliki kemiringan. | Rangka, dudukan, pengaku, dan komponen struktur tertentu. | Arah pemasangan, sambungan, dimensi, dan potensi puntir sesuai desain. |
| CNP | Kanal C yang umumnya dibentuk dari lembaran baja dan memiliki bibir pada ujung sayap. | Gording atap, rangka dinding, dan rangka sekunder sesuai desain. | Tebal aktual, mutu baja, bentang, jarak antarprofil, dan sistem pengaku. |
| INP | Profil I dengan sayap relatif lebih sempit; istilah ini sering merujuk profil IPN dengan sisi dalam sayap yang miring. | Balok dan bagian struktur lain sesuai ukuran serta perhitungan. | Pastikan seri profilnya karena INP/IPN berbeda dari profil I bersayap sejajar. |
Catatan: nama dagang di pasar dapat digunakan secara berbeda oleh penjual. Sebelum memesan, cocokkan kode dan dimensi profil dengan gambar teknik atau tabel ukuran dari produsen.
Apa Perbedaan Besi WF dan H Beam?
WF adalah singkatan dari wide flange, yaitu kelompok profil I/H dengan sayap lebar. Di pasar Indonesia, istilah WF dan H Beam sering dipakai untuk membedakan dua kelompok ukuran: WF kerap memiliki tinggi lebih besar daripada lebar sayap, sementara H Beam kerap memiliki tinggi dan lebar sayap yang mendekati sama. Namun, penyebutan tersebut tidak boleh menggantikan pemeriksaan ukuran sebenarnya.
H Beam tidak otomatis lebih tebal atau lebih kuat daripada WF. Sebagai contoh, dua profil dengan tinggi serupa dapat memiliki berat per meter, tebal sayap, dan sifat penampang yang berbeda. Kemampuan menahan beban juga dipengaruhi panjang bentang, arah beban, pengekangan, sambungan, dan grade baja.
Apa Perbedaan UNP dan CNP?
UNP umumnya merujuk pada profil kanal U hasil pengerolan panas. CNP yang umum dijual sebagai kanal C atau gording C biasanya dibentuk dari lembaran baja dan memiliki bibir pada ujung sayapnya. Bentuk bibir tersebut membantu karakteristik penampang, tetapi kapasitasnya tetap bergantung pada ukuran, tebal, mutu material, bentang, dan pengaku yang dipasang.
CNP sering digunakan sebagai gording atau elemen rangka sekunder. Itu tidak berarti setiap CNP dapat langsung dipakai untuk semua bentang atap. Demikian pula, UNP tidak selalu tepat menggantikan CNP hanya karena keduanya tampak seperti kanal. Produsen profil C seperti LYSAGHT menyediakan panduan pemilihan sesuai sistem rangka dan ukuran produknya.
Apakah INP Termasuk Profil Kanal?
Tidak. INP merupakan profil menyerupai huruf I, bukan kanal seperti UNP dan CNP. Dalam penggunaan teknis, istilah INP kerap dikaitkan dengan seri IPN, yang memiliki sisi dalam sayap miring. Profil I lain, seperti IPE, mempunyai karakteristik sayap berbeda. Karena istilah lapangan bisa bervariasi, periksa potongan penampang dan kode produk saat membeli.
Daftar seri dan dimensi profil seperti IPN, UPN, dan profil H tersedia dalam katalog profil ArcelorMittal.
Mana yang Lebih Kuat?
Tidak ada urutan tetap seperti “H Beam paling kuat, lalu WF, INP, UNP, dan CNP”. Ukuran profil dan cara menempatkannya lebih menentukan daripada nama kelompoknya. Profil yang tepat untuk kolom belum tentu paling efisien untuk gording atap; profil yang mampu menahan lentur pada satu arah juga dapat memiliki perilaku berbeda pada arah lain.
Perbandingan teknis memerlukan data seperti luas penampang, berat per meter, momen inersia, modulus penampang, grade baja, panjang bentang, dan jenis beban. Untuk elemen struktur bangunan, keputusan akhir perlu mengikuti perhitungan perencana struktur.
Contoh Penggunaan Setiap Profil
- WF: dapat digunakan sebagai balok atau kolom pada rangka baja sesuai ukuran dan desain.
- H Beam: dapat digunakan pada kolom, balok, atau aplikasi struktur lain; beberapa seri juga dirancang untuk penggunaan khusus.
- UNP: sering dipertimbangkan untuk rangka, dudukan mesin, dan elemen pengaku.
- CNP: umum dipakai untuk gording atap dan rangka sekunder dengan sistem sambungan serta pengaku yang sesuai.
- INP: dapat digunakan sebagai balok atau elemen struktur sesuai spesifikasi seri dan hasil perhitungan.
Cara Memilih dan Memesan Besi Profil
- Mulai dari fungsi struktur. Tentukan apakah profil akan dipakai sebagai balok, kolom, gording, dudukan, atau pengaku.
- Ikuti gambar teknik. Catat kode profil, tinggi, lebar sayap, tebal, panjang, dan grade material yang diminta.
- Periksa berat per meter. Dua barang dengan nama ukuran yang mirip dapat memiliki tebal dan berat yang berbeda.
- Perhatikan sambungan dan lingkungan. Detail las atau baut, bentang, serta kebutuhan perlindungan korosi memengaruhi pemilihan.
- Konfirmasi spesifikasi barang. Mintalah data ukuran dan dokumen material yang diperlukan proyek sebelum memesan.
PT Mita Jaya Mandiri menyediakan berbagai material besi dan baja. Untuk menanyakan jenis profil, ukuran, serta ketersediaan sesuai kebutuhan Anda, silakan hubungi tim kami.
FAQ Perbedaan Besi WF, H Beam, UNP, CNP, dan INP
Apa perbedaan utama WF dan H Beam?
Di pasar, perbedaannya sering dijelaskan melalui perbandingan tinggi profil dan lebar sayap. Namun, istilah tersebut tidak cukup untuk menentukan kekuatan. Cocokkan kode, dimensi, berat per meter, dan grade baja.
Apakah H Beam selalu lebih kuat daripada WF?
Tidak. Kapasitasnya bergantung pada ukuran penampang, grade baja, panjang elemen, arah dan besar beban, serta kondisi sambungan dan pengekangan.
Apa perbedaan UNP dan CNP?
UNP adalah kanal U yang umumnya berupa profil canai panas. CNP umumnya merupakan kanal C berbibir yang dibentuk dari lembaran baja dan banyak dipakai sebagai gording atau rangka sekunder.
Apakah INP sama dengan UNP?
Tidak. INP berbentuk I, sedangkan UNP berbentuk kanal U. Kedua profil memiliki bentuk penampang serta sifat struktural yang berbeda.
Apakah semua CNP termasuk baja ringan?
CNP sering digunakan dalam konstruksi rangka ringan, tetapi istilah tersebut tidak menjelaskan tebal, grade, atau kapasitas profil tertentu. Periksa spesifikasi produknya.
Profil mana yang cocok untuk balok atau kolom?
WF dan H Beam sama-sama dapat digunakan untuk balok atau kolom jika ukuran serta sambungannya memenuhi hasil perhitungan struktur. Nama profil saja tidak cukup untuk menentukannya.
Kesimpulan
Perbedaan besi WF, H Beam, UNP, CNP, dan INP terletak pada geometri, seri ukuran, dan karakteristik penampangnya. WF, H Beam, serta INP berbentuk I/H; UNP berupa kanal U; dan CNP umumnya berupa kanal C berbibir. Gunakan nama profil untuk mengenali bentuk awalnya, lalu tentukan pilihan berdasarkan dimensi aktual, grade baja, gambar teknik, dan perhitungan struktur.
