Cara Kerja Mesin Bubut: Panduan Lengkap untuk Pemula
Cara kerja mesin bubut adalah proses pembentukan benda kerja dengan cara memutar material pada spindle, kemudian pahat potong digerakkan untuk menyayat permukaan material hingga menghasilkan bentuk tertentu.
Mesin bubut banyak digunakan untuk membuat komponen berbentuk silinder, poros, ulir, bushing, shaft, pulley, dan berbagai komponen teknik lainnya. Bagi pemula, memahami prinsip kerja mesin bubut sangat penting sebelum masuk ke tahap praktik.
Artikel ini membahas pengertian mesin bubut, bagian-bagian utama, tahapan kerja, jenis proses pembubutan, kelebihan, serta FAQ seputar mesin bubut.

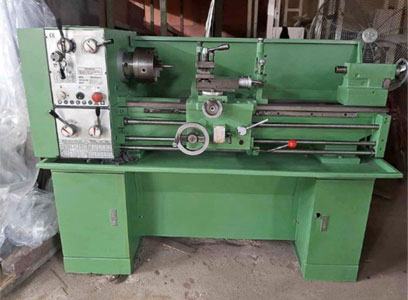

Apa Itu Mesin Bubut?
Mesin bubut adalah mesin perkakas yang digunakan untuk memotong, membentuk, atau meratakan benda kerja dengan cara memutarnya terhadap pahat potong. Proses ini sering disebut turning dan banyak digunakan untuk menghasilkan bentuk silinder, poros, ulir, tirus, dan komponen presisi lainnya.
Mesin bubut banyak digunakan dalam industri manufaktur, otomotif, bengkel teknik, permesinan, fabrikasi, hingga produksi spare part karena mampu menghasilkan ukuran yang presisi dan permukaan yang rapi.

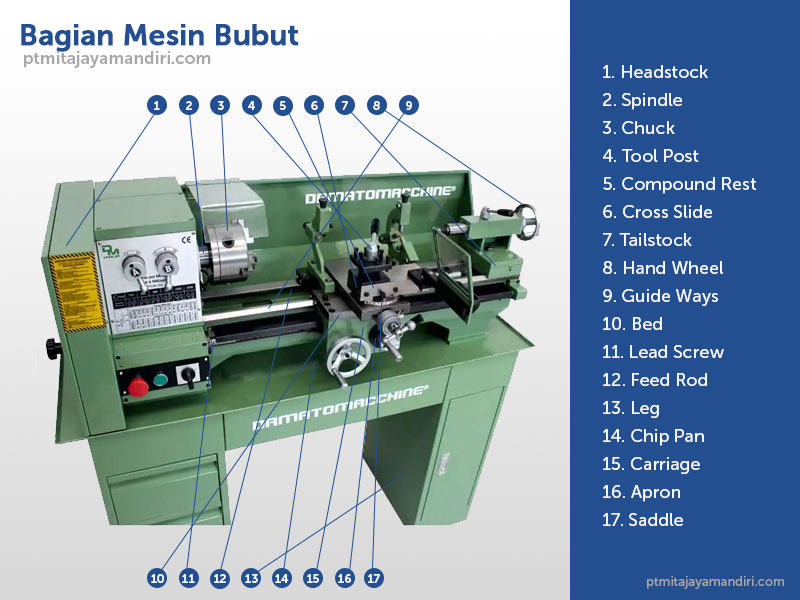

Bagian-Bagian Mesin Bubut dan Fungsinya
Untuk memahami cara kerja mesin bubut secara menyeluruh, penting untuk mengenal bagian-bagian utama mesin bubut beserta fungsinya.
| Bagian Mesin Bubut | Fungsi |
|---|---|
| Headstock | Rumah spindle dan sistem penggerak utama mesin. |
| Spindle | Poros utama yang berputar untuk memutar benda kerja. |
| Chuck | Menjepit benda kerja agar stabil saat proses pembubutan. |
| Tool Post | Dudukan pahat bubut yang dapat diatur posisinya. |
| Compound Rest | Mengatur sudut pemotongan, terutama untuk membuat bentuk tirus. |
| Cross Slide | Menggerakkan pahat secara melintang terhadap benda kerja. |
| Tailstock | Menopang ujung benda kerja atau tempat memasang bor. |
| Guide Ways | Rel lintasan carriage agar bergerak lurus dan stabil. |
| Bed | Rangka utama mesin sebagai penopang seluruh komponen. |
| Lead Screw | Poros ulir untuk menggerakkan carriage saat pembuatan ulir. |
| Feed Rod | Batang penggerak otomatis untuk proses pemakanan pahat. |
| Carriage | Bagian yang membawa pahat dan bergerak sepanjang bed. |
| Apron | Mekanisme pengontrol gerakan carriage dan feed. |
| Chip Pan | Tempat menampung serpihan hasil pembubutan. |
Cara Kerja Mesin Bubut

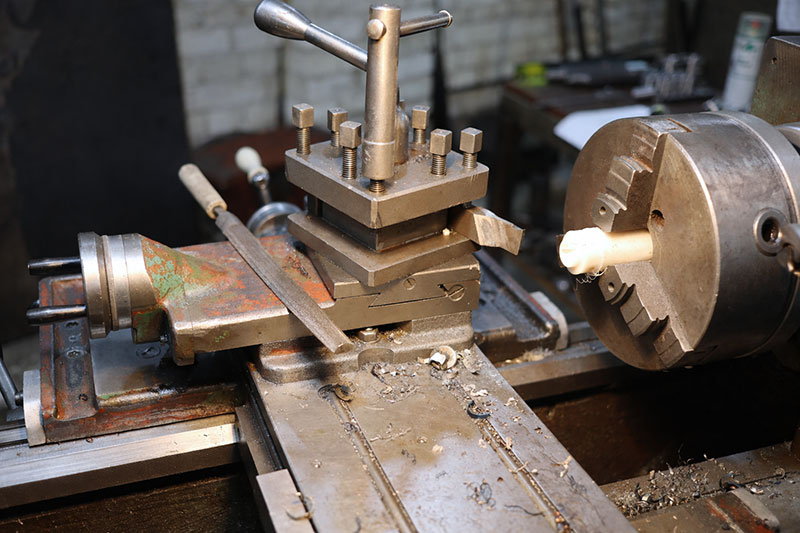

Secara umum, cara kerja mesin bubut cukup sederhana, tetapi membutuhkan ketelitian tinggi. Prinsip utamanya adalah benda kerja berputar, sedangkan pahat potong bergerak untuk menyayat material sesuai bentuk yang diinginkan.
Tahapan cara kerja mesin bubut:
- Pemasangan benda kerja, yaitu benda kerja dijepit pada chuck agar tidak bergeser saat diputar.
- Pengaturan kecepatan putar, yaitu operator menentukan RPM sesuai jenis material, diameter, dan jenis proses pembubutan.
- Pengaturan pahat, yaitu pahat dipasang pada tool post dan disetel pada posisi yang tepat.
- Proses pemakanan, yaitu pahat digerakkan mendekati benda kerja untuk menyayat material.
- Finishing, yaitu proses akhir untuk memperoleh ukuran yang lebih presisi dan permukaan lebih halus.
Pada proses pembubutan, pemilihan kecepatan putar, kedalaman pemakanan, jenis pahat, dan material benda kerja sangat memengaruhi hasil akhir. Kesalahan pengaturan dapat menyebabkan permukaan kasar, ukuran tidak sesuai, pahat cepat aus, atau benda kerja tidak stabil.
Jenis Proses pada Mesin Bubut
| Jenis Proses | Penjelasan |
|---|---|
| Turning | Membentuk diameter luar benda kerja agar sesuai ukuran yang diinginkan. |
| Facing | Meratakan permukaan ujung benda kerja. |
| Drilling | Membuat lubang pada benda kerja menggunakan mata bor. |
| Boring | Memperbesar atau merapikan lubang bagian dalam benda kerja. |
| Threading | Membuat ulir luar atau ulir dalam pada benda kerja. |
| Parting | Memotong benda kerja hingga terpisah. |
| Knurling | Membuat tekstur kasar atau pola grip pada permukaan benda kerja. |
| Taper Turning | Membuat bentuk tirus pada benda kerja. |
Material yang Umum Dibubut
Mesin bubut dapat digunakan untuk berbagai jenis material, tergantung jenis mesin, pahat, dan kebutuhan pengerjaan. Beberapa material yang umum dibubut antara lain baja karbon, stainless steel, aluminium, kuningan, tembaga, bronze, nylon, POM, dan berbagai engineering plastic.
| Material | Contoh Penggunaan |
|---|---|
| Baja karbon | Shaft, pin, bushing, poros, dan komponen mesin. |
| Stainless steel | Komponen tahan karat untuk industri makanan, kimia, dan manufaktur. |
| Aluminium | Komponen ringan, bracket, pulley, dan part mesin. |
| Kuningan | Fitting, bushing, komponen presisi, dan part listrik. |
| Engineering plastic | Roller, bushing, gear, spacer, dan komponen non-logam. |
Kelebihan Mesin Bubut
- Mampu menghasilkan komponen dengan presisi tinggi.
- Cocok untuk berbagai jenis material logam maupun plastik teknik.
- Dapat digunakan untuk membuat poros, ulir, tirus, lubang, dan komponen silinder.
- Banyak digunakan di bengkel, industri manufaktur, otomotif, dan fabrikasi.
- Dapat digunakan untuk produksi satuan maupun pekerjaan custom.
Hal yang Perlu Diperhatikan Saat Menggunakan Mesin Bubut
- Pastikan benda kerja terjepit kuat pada chuck.
- Gunakan pahat yang sesuai dengan material dan jenis pengerjaan.
- Atur RPM sesuai diameter dan jenis material.
- Gunakan kacamata pelindung dan perlengkapan keselamatan kerja.
- Jangan menyentuh benda kerja saat masih berputar.
- Bersihkan chip atau serpihan dengan alat bantu, bukan tangan langsung.
Perbedaan Mesin Bubut Manual dan CNC
| Aspek | Mesin Bubut Manual | Mesin Bubut CNC |
|---|---|---|
| Pengoperasian | Dikendalikan langsung oleh operator. | Dikendalikan menggunakan program komputer. |
| Presisi | Bergantung pada keterampilan operator. | Lebih konsisten untuk produksi berulang. |
| Produksi | Cocok untuk pekerjaan satuan dan custom. | Cocok untuk produksi massal dan presisi tinggi. |
| Biaya | Relatif lebih terjangkau. | Lebih mahal karena sistem kontrol lebih kompleks. |
Kesimpulan
Cara kerja mesin bubut pada dasarnya adalah memutar benda kerja, lalu menyayatnya menggunakan pahat untuk menghasilkan bentuk tertentu. Mesin ini sangat penting dalam dunia teknik karena mampu membuat komponen presisi seperti poros, ulir, bushing, shaft, dan berbagai spare part mesin.
Dengan memahami bagian mesin bubut, tahapan kerja, jenis proses, serta faktor keselamatan, pemula dapat lebih mudah mempelajari teknik bubut dan meningkatkan kemampuan di bidang permesinan.
FAQ Seputar Cara Kerja Mesin Bubut
Apa fungsi utama mesin bubut?
Mesin bubut berfungsi untuk membentuk benda kerja dengan cara memutar material dan menyayatnya menggunakan pahat potong.
Bagaimana cara kerja mesin bubut?
Mesin bubut bekerja dengan memutar benda kerja pada spindle, kemudian pahat digerakkan untuk memotong atau membentuk material.
Apa saja hasil dari mesin bubut?
Mesin bubut dapat menghasilkan poros, ulir, bushing, shaft, komponen silinder, tirus, dan berbagai spare part mesin.
Apa perbedaan mesin bubut manual dan CNC?
Mesin bubut manual dikendalikan langsung oleh operator, sedangkan mesin bubut CNC dikontrol menggunakan program komputer.
Apakah mesin bubut sulit dipelajari?
Mesin bubut dapat dipelajari oleh pemula selama memahami teori dasar, bagian mesin, prosedur kerja, dan keselamatan penggunaan.
Apa saja bagian utama mesin bubut?
Bagian utama mesin bubut antara lain headstock, spindle, chuck, tool post, compound rest, cross slide, tailstock, bed, lead screw, feed rod, carriage, apron, dan chip pan.
Material apa saja yang bisa dibubut?
Material yang umum dibubut antara lain baja, stainless steel, aluminium, kuningan, tembaga, bronze, nylon, POM, dan engineering plastic lainnya.
Apakah mesin bubut berbahaya?
Mesin bubut bisa berbahaya jika tidak digunakan dengan benar. Operator perlu menggunakan alat pelindung diri dan mengikuti prosedur keselamatan kerja.
